Smachdadair Claonadh Moduladair IQ Ultra-Theann Smachdadair Claonadh Fèin-ghluasadach
Feart
• A’ toirt seachad trì claonaidhean airson moduladairean IQ Neo-eisimeileach bho chruth modulachaidh:
•QPSK, QAM, OFDM, SSB dearbhaichte
•Plug is Cluich:
Chan eil feum air calibration làimhe A h-uile rud fèin-ghluasadach
•Gàirdeanan I, Q: smachd air modhan Peak agus Null Co-mheas àrd-mhilleadh: 50dB aig a’ char as àirde1
•Gàirdean P: smachd air modhan Q+ agus Q- Cruinneas: ± 2◦
• Pròifil ìosal: 40mm (L) × 28mm (D) × 8mm (À)
•Seasmhachd àrd: buileachadh gu tur didseatach Furasta a chleachdadh:
• Obrachadh làimhe le geansaidh bheag Obrachadh OEM sùbailte tro UART2
• Dà mhodh airson bholtaids claonaidh a thoirt seachad: a. Smachd Claonaidh fèin-ghluasadach b. Bholtaids claonaidh air a mhìneachadh leis an neach-cleachdaidh
Iarrtas
•LiNbO3 agus moduladairean IQ eile
• QPSK, QAM, OFDM, SSB agus mar sin air adhart
• Tar-chur Co-leanailteach
Coileanadh

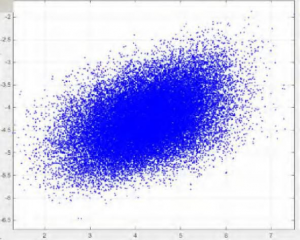

Figear 1. Reul-chrios (gun smachdadair)
Figear 2. Reul-chruinneachadh QPSK (leis an rianadair)

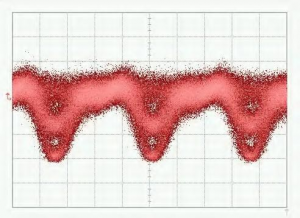

Figear 3. Pàtran QPSK-Eye
Figear 5. Pàtran reul-chrios 16-QAM
Figear 4. Speactram QPSK
Figear 6. Speactram 16-QAM
Sònrachaidhean
| Paramadair | Min | Seòrsa | Max | Aonad |
| Coileanadh Smachd | ||||
| Tha gàirdeanan I, Q fo smachd airNull (As ìsle) noBuaic (Uasmhéid) puing | ||||
| Co-mheas cuir às | MER1 | 50 | dB | |
| Tha gàirdean P fo smachd airQ+(deas ceàrnag) noQ-( clì ceàrnag) puing | ||||
| Cruinneas aig Quad | −2 | +2 | ceum2 | |
| Ùine seasmhachd | 15 | 20 | 25 | s |
| Dealain | ||||
| Bholtachd cumhachd adhartach | +14.5 | +15 | +15.5 | V |
| Sruth cumhachd adhartach | 20 | 30 | mA | |
| Bholtachd cumhachd àicheil | -15.5 | -15 | -14.5 | V |
| Sruth cumhachd àicheil | 8 | 15 | mA | |
| Raon bholtaids toraidh | -14.5 | +14.5 | V | |
| Meudachd dàthaidh | 1%Vπ | V | ||
| Optaigeach | ||||
| Cumhachd optaigeach cuir a-steach3 | -30 | -8 | dBm | |
| Tonn-fhaid cuir a-steach | 1100 | 1650 | nm | |
1. Tha MER a’ toirt iomradh air Co-mheas Milleadh Modulator. Mar as trice, is e an co-mheas milleadh a gheibhear an co-mheas milleadh den mhodulator a tha air a shònrachadh ann an duilleag-dàta a’ mhodulator.
2. Thoir an aire nach eil cumhachd optaigeach an cuir-a-steach a’ freagairt ris a’ chumhachd optaigeach aig a’ phuing claonaidh taghte. Tha e a’ toirt iomradh air a’ chumhachd optaigeach as àirde as urrainn don mhodulator às-mhalairt chun rianadair nuair a bhios bholtaids claonaidh a’ dol bho −Vπ gu +Vπ.
Eadar-aghaidh Cleachdaiche
Figear 5. Cruinneachadh
| Buidheann | Obrachadh | Mìneachadh |
| Ath-shuidheachadh | Cuir a-steach geansaidh agus tarraing a-mach às dèidh 1 diog | Ath-shuidhich an rianadair |
| Cumhachd | Stòr cumhachd airson rianadair claonadh | V- a’ ceangal electrod àicheil an t-solair cumhachd |
| Bidh V+ a’ ceangal an dealan dheimhinneach den t-solar cumhachd | ||
| Bidh am port meadhanach a’ ceangal ris an electrod talmhainn | ||
| Pòlach1 | PLRI: Cuir a-steach no tarraing a-mach an geansaidh | gun geansaidh: Modh neoni; le geansaidh: Modh as àirde |
| PLRQ: Cuir a-steach no tarraing a-mach an geansaidh | gun geansaidh: Modh neoni; le geansaidh: Modh as àirde | |
| PLRP: Cuir a-steach no tarraing a-mach an geansaidh | gun geansaidh: modh Q+; le geansaidh: modh Q- | |
| LED | An-còmhnaidh air adhart | Ag obair fo staid sheasmhach |
| Air-dheth no dheth-air gach 0.2d | A’ giullachd dàta agus a’ lorg puing smachdachaidh | |
| Air-dheth no dheth-air gach 1d | Tha cumhachd optigeach an cuir-a-steach ro lag | |
| Air-dheth no dheth-air gach 3 diogan | Tha cumhachd optigeach an cuir-a-steach ro làidir | |
| PD2 | Ceangail ris an photodiode | Bidh port PD a’ ceangal Catode an photodiode |
| Bidh port GND a’ ceangal anod an photodiode | ||
| Bholtaids Claonadh | A-steach, Ip: Bholtaids claonaidh airson gàirdean I | Ip: Taobh deimhinneach; A-steach: Taobh àicheil no talamh |
| Qn, Qp: Bholtaids claonaidh airson gàirdean Q | Qp: Taobh dheimhinneach; Qn: Taobh àicheil no talamh | |
| Pn, Pp: Bholtaids claonaidh airson gàirdean P | Pp: Taobh dheimhinneach; Pn: Taobh àicheil no talamh | |
| UART | Obraich an rianadair tro UART | 3.3: bholtaids iomraidh 3.3V |
| GND: Talamh | ||
| RX: Faighinn an rianadair | ||
| TX: Tar-chur an rianadair |
1 Tha am polar an urra ri comharra RF an t-siostaim. Nuair nach eil comharra RF anns an t-siostam, bu chòir don polar a bhith deimhinneach. Nuair a bhios leud comharra RF nas motha na ìre shònraichte, atharraichidh am polar bho dheimhinneach gu àicheil. Aig an àm seo, bidh am puing neoni agus am puing as àirde ag atharrachadh le chèile. Bidh am puing Q+ agus am puing Q- ag atharrachadh le chèile cuideachd. Leigidh an suidse polar leis an neach-cleachdaidh am polar atharrachadh.
gu dìreach gun atharrachaidhean a dhèanamh air puingean obrachaidh.
2Chan fhaodar ach aon roghainn a thaghadh eadar foto-diode rianadair no foto-diode moduladair a chleachdadh. Thathas a’ moladh foto-diode rianadair a chleachdadh airson deuchainnean obair-lann airson dà adhbhar. An toiseach, tha càileachd cinnteach aig foto-diode rianadair. San dàrna àite, tha e nas fhasa dian solais an cuir-a-steach atharrachadh. Ma chleachdas tu foto-diode a-staigh a’ mhodulator, dèan cinnteach gu bheil sruth toraidh an foto-diode gu tur co-rèireach ri cumhachd an cuir-a-steach.
Tha Rofea Optoelectronics a’ tabhann loidhne thoraidhean de mhodalan electro-optaigeach malairteach, modalan ìre, modalan dian, lorgairean-foto, stòran solais laser, lasers DFB, amplifiers optaigeach, EDFA, laser SLD, modulachadh QPSK, laser cuisle, lorgaire solais, lorgaire-foto cothromach, draibhear laser, amplifier snàithleach optaigeach, meatair cumhachd optaigeach, laser leathann-bann, laser tionable, lorgaire optaigeach, draibhear diode laser, amplifier snàithleach. Bidh sinn cuideachd a’ toirt seachad mòran mhodalan sònraichte airson gnàthachadh, leithid modalan ìre sreath 1 * 4, modalan Vpi ultra-ìosal, agus modalan co-mheas cuir às ultra-àrd, air an cleachdadh sa mhòr-chuid ann an oilthighean agus ionadan.
Tha sinn an dòchas gum bi na toraidhean againn feumail dhut fhèin agus don rannsachadh agad.
